产品说明：

用途：光学零件  材质：AL6061

表面处理：黑色阳极氧化亮黑

关键尺寸：关键尺寸公差0.015，两端内孔、外圆同心度0.02，端面对轴,线垂直度0.02，8个螺纹与互配件配合一致，不能有间隙，同批次产品表面处理颜色一致。

方案：车铣复合机

检验方案： 千分尺+螺纹规+高度仪+三次元等

产品说明：

用途：光学零件  材质：AL6061

表面处理：黑色阳极氧化亮黑

关键尺寸：关键尺寸公差0.01，两端内孔、外圆同心度0.02，侧孔与内螺纹线交叉处不能有任何毛刺，同批次产品表面处理颜色一致。

方案： 车铣复合机

检验方案： 千分尺+螺纹规+高度仪+三次元等

产品说明：

用途：光学零件 材质：AL6061

表面处理：黑色阳极氧化

关键尺寸：产品同轴度0.01mm，氧化后尺寸公差控制在0.01mm

方案：车铣复合机

检验方案：千分尺+圆度仪等

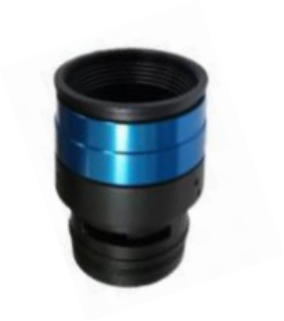

产品说明：

用途：光学零件 材质：AL6061

表面处理：黑色阳极氧化+局部彩色氧化

关键尺寸：要求氧化后尺寸控制在0.01mm,槽的位置度0.03mm,交接孔不能有任何毛刺，

方案：车铣复合机

检验方案：千分尺+螺纹规+投影仪等

产品说明：

用途：光学零件 材质：AL6061

表面处理：黑色阳极氧化

关键尺寸：产品要求一次性加工成型，要求同轴度0.01mm，角度+0.15/-0.15，氧化后，尺寸保证在0.01mm

方案：车铣复合机

检验方案：千分尺+投影仪+圆度仪等

产品说明：

用途：光学零件 材质：铜合金（C3604）

表面处理：局部黑色阳极氧化

关键尺寸：同轴度0.02mm，相贯孔无毛刺，表面处理后再加工

方案：车铣复合机

检验方案：圆度仪+千分尺+螺纹规等

产品说明：

用途：光学零件 材质：AL6061

表面处理：黑色阳极氧化

关键尺寸：要求一次性加工成型，关键尺寸公差0.01mm以内,内孔外圆同心度0.02mm，相贯孔不能有任何毛刺

方案：走芯机

检验方案：圆度仪+千分尺等

产品说明：

用途：光学零件 材质：铜合金（C3604）

表面处理：染黑

关键尺寸：表面处理后关键尺寸0.02mm，要求同轴度椭圆度，垂直度全部0.01mm

方案：车铣复合机

检验方案：千分尺+三次元+圆度仪等
